产品描述

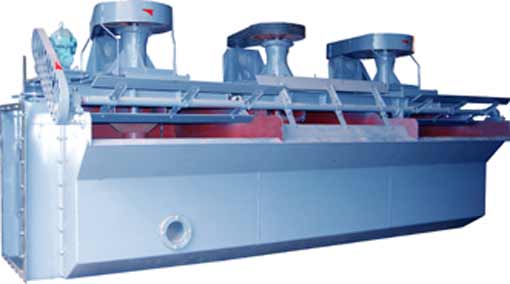

山川牌XJM、XJX系列浮选机属机械搅拌自吸式浮选机,主要用于分选0.5mm以下的煤泥；同时也是分选铁矿石、磷盐酸、铅、锌矿石的有效设备。经双偏摆斜叶轮搅拌后，矿浆呈立体循环，矿浆山由导流管中心入料，用气溶胶加药方式，和用旋转叶轮产生的负压，自吸气体和药剂成雾状气泡与煤粒接触，设有液面自动调节装置，用自控系统控制浓度、干煤量、给药量和液位。特点：1.该系列浮选机采用机械搅拌,新颖独特的矿浆入料方式，矿浆流态合理，处理能力大；2.充气效能高，可调范围广，浮选速度快。开机状态下，可随意调节进气量。3.搅拌机构为带有弯曲叶片的叶轮与呈放射状的稳流板，可使煤浆环流和充气适度；4.针对煤种、粒度、浓度不同，优化设计流体动力学参数，使高密度和粗、细粒度煤也获得理想的分选效果。5.结构紧凑、重量轻、运转可靠。浮选速度快，对细粒级选择性高、粗粒级浮选效果好。6.能耗和药耗低、装机及实耗功率均小于同类型同规格浮选机。7.结构参数合理，占地面积小，兼顾了与老设备的兼容性。8.运转可靠性高，操作维护方便，矿浆液位单点控制，既可自动调节、也可手动。9.叶轮和定子采用耐磨材料，使用寿命达3～5年。
主要技术参数
技术特征/型号 | XJM-S | XJM-S | XJM-S | XJM-S | XJX-T8A | XJX-T8 | XJX-T12 | ||
处理量 | 0.6-1.0 | 0.6-1.0 | 0.6-1.0 | 0.6-1.0 | 0.7-1.2 | 0.8-1.2 | 0.8-1.2 | ||
单槽容积 | 4 | 8 | 12 | 16 | 8.2 | 8.5 | 12 | ||
搅拌机构电机 | 型号 | Y180L-6 | Y200L-6 | Y2200M-6 | Y250M-6 | Y225M-6V6 | Y225M-6V6 | Y280S-8V1 | |
功率kw | 15 | 22 | 30 | 37 | 30 | 30 | 37 | ||
转速 | 970 | 970 | 980 | 980 | 970 | 970 | 970 | ||
刮板 | 型号 | XWD1.5-4 | XWD1.5-4 | XWD1.5-4 | XWD2.2-5 | JXJ311-43 | XWD2.2-5-1/43 | JXJ311-43 | |
功率kw | 1.5 | 1.5 | 1.5 | 2.2 | 1.94 | 2.2 | 1.94 | ||
转速 | 25 | 25 | 25 | 25 | 33.3 | 33.3 | 33.3 | ||
外形 | 长 | 3槽 | 6785 | 8200 | 9494.5 | 10970.5 | 12169 | 14744/15560 | 14258/15078 |
4槽 | 8690 | 10555 | 122545 | 14175.5 | |||||
5槽 | 10595 | 12910 | 15014.5 | 17380.5 | |||||
6槽 | 12500 | 15265 | 17774.5 | / | |||||
宽mm | 2150 | 2750 | 3120 | 3450 | 3500 | 3500 | 3840 | ||
高mm | 2758 | 2958 | 3458.5 | 3433 | 2950 | 2844 | 3500 | ||
总重量 | 3槽 | 9684 | 15100 | 22863 | 27344 | 25.03 | 24.57/25.96 | 37.5/39 | |
